宽输入电压范围：3V 到 20V
开关频率范围：100KHz-1.2MHz
高达 97%的效率和 93%的最大占空比
具有温度补偿的电感 DCR 为基础的过流保护
0.6V 内部基准电压，±1%的反馈精度
低输出电压下的 30ns Minimum TON
集成大电流功率 MOSFET 驱动器
自适应死区时间控制
超快的线性和负载瞬态响应
集成 VDD 偏置电压 LDO 子稳压器
具有迟滞的使能信号 Enable
频率同步功能
可编程的软起动功能
单调预偏置启动
输出标识 PG 信号
输出电压 Sense 遥感监测
结温范围为-40°C至+125°C
封装QFN4*4-24
SE8409 是一款功能丰富的同步降压控制器，可在高功率密度、负载点 (POL) 中实现卓越的效率。稳定的性能和宽输入输出电压范围使 SE8409 可提供多种 DC-DC 稳压器解决方案。100 kHz 至 1.2 MHz 的电阻可编程开关频率和具有自适应死区时间的集成大电流 MOSFET 栅极驱动器为优化解决方案尺寸和实现最大化转换效率提供了灵活性。0.6V基准电压和±1% 的反馈电压精度以及 30ns 的高侧功率 MOSFET最小导通时间很容易获得高精度、低输出的电压。
SE8409 使用无损耗电感器 DCR 电流检测和低成本的BJT 远程检测电感器温度，支持精确的热补偿过流保护。
SE8409 具有传统的电压模式控制环路，具有高增益带宽误差放大器和 PWM 输入电压前馈，可简化补偿设计并实现出色的环路瞬态响应。FPWM 模式消除了频率变化，最大限度地减少敏感应用中的 EMI干扰。PG 电路提供输出良好显示功能和故障反馈。其他特性包括具有自恢复功能的可编程系统级热关断、输出电压 Sense 遥感、可配置软启动、预偏置启动、集成低压差 (LDO) 稳压器、具有可定制滞后的高精度使能 Enable，用于可编程线路欠压锁定(UVLO)，以及用于拍频敏感和多稳压器应用的同步功能。

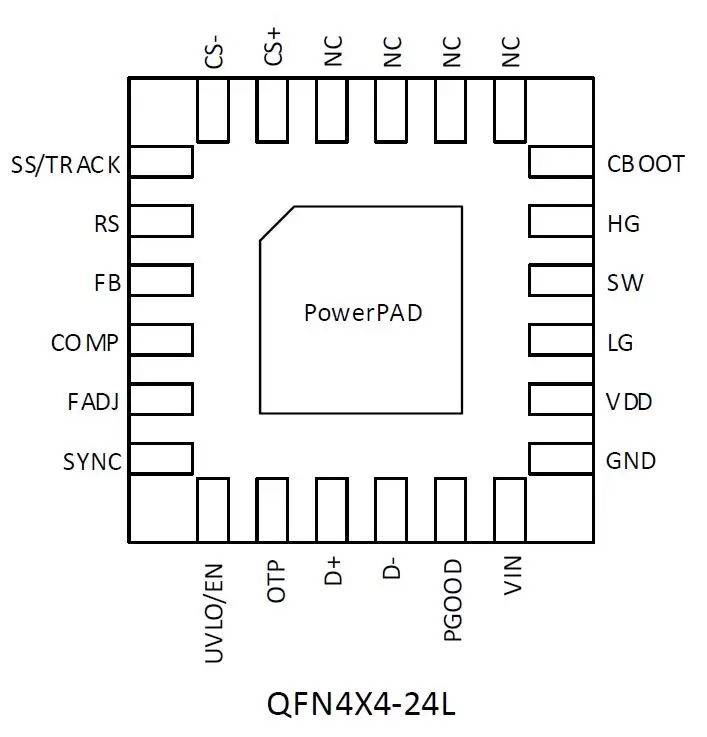

SE8409 提供小尺寸 24 引脚 QFN4X4 封装。
智能照明供电
通用 DC-DC 控制器
POL 模块
工业计算机、笔记本电脑、台式电脑
电信基础设施
计算、存储模块
